核电厂需要符合安全等级的通信系统，以应对辐射、电磁干扰和恶劣环境。本方案将模拟电话、IP 语音网关和双链路备份相结合，通过核心交换机和调度台实现可靠通信。
核电厂需要符合“安全等级”标准的通信系统，以应对辐射、电磁干扰以及极端温湿度等复杂环境。传统系统存在抗干扰能力不足、应急链路可靠性低等问题。本方案采用模拟电话结合 IP 语音网关，并配备双链路备份技术，整合核心交换机、调度台及其他设备，确保在各种场景下的可靠通信。
应急通信链在 30 秒内启动，主控室可触发全厂广播，并联动辐射监测系统发布疏散信息。
设备设计可承受累计辐射剂量 ≤10⁴Gy，具备 IP65 防护等级、铅屏蔽电缆，并能在最高 60°C、湿度 95% 的环境下正常运行。
核心交换机支持热备份，应急电源可连续运行 ≥4 小时。
系统按功能划分独立广播组，如主控室、反应堆区；敏感区域支持加密通信。
系统可与 DCS（分布式控制系统）集成，预留机器人巡检接口，并支持 IEEE802.1x 安全认证。
本方案设计严格遵循现行国家标准、法规及项目现场的实际需求，确保从系统设计、设备选型、施工安装到验收测试的全过程均符合规范要求。
主要参考文件包括：
遵循国际原子能机构（IAEA）《核设施应急通信系统设计指南》，满足安全等级设备要求；
执行 GB50229-2019 中的强制应急通信条款；
符合 EJ/T1139-2001，确保通信链路物理隔离和电磁屏蔽。
设备材料符合 GB6224-2018，屏蔽材料铅当量 ≥2mm；
通信设备辐射敏感性测试遵循 IEEE323-2015；
布线设计符合 GB/T12720-2013，避开辐射热点区域。
语音编码采用 G.711A，端到端延迟 ≤100ms；
IP 网络遵循 RFC3261（SIP 协议），支持与现有办公通信系统集成；
模拟线路兼容 PSTN 协议，确保与外部应急指挥中心通信顺畅。
设备抗干扰能力符合 GB/T17626.5-2019；
电磁辐射排放满足 GB9254-2008 A 级要求；
接地系统设计遵循 GB50169-2016，接地电阻 ≤1Ω。

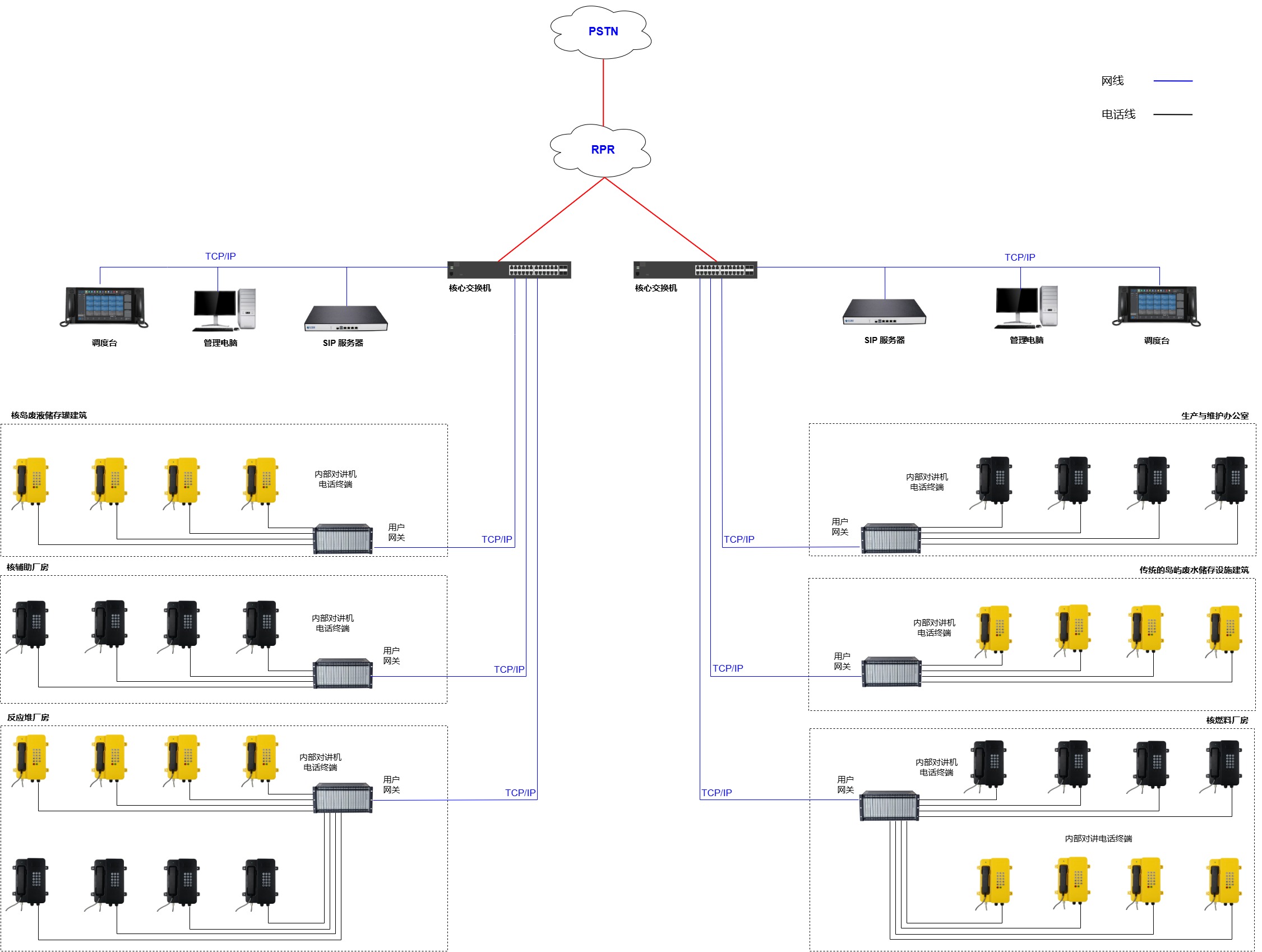

双链路网络架构：
核心层：两台热备份核心交换机（JR-CFOA 系列），通过光纤环网互联。
接入层：区域防爆交换机柜，支持光纤/电缆混合接入。

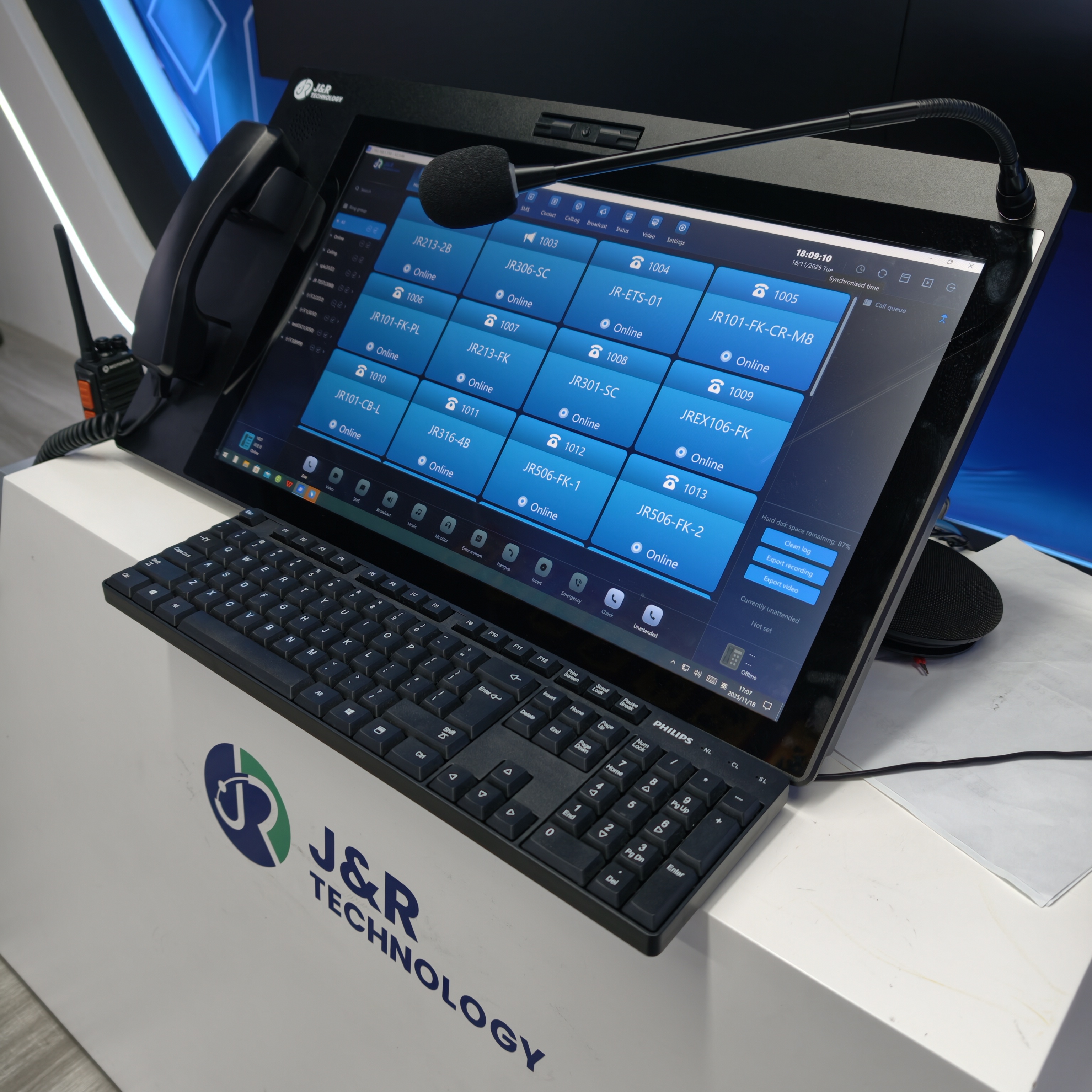

终端层：多媒体调度台、IP 对讲终端、防爆扬声器，通过 Cat5e 屏蔽网线连接。
系统支持核电厂的“三级响应广播机制”：
一级响应（紧急停机）：主控室红色紧急按钮触发全厂疏散命令，反应堆区广播循环播放，音量 120dB(A)，同时向所有对讲终端发送文字报警，兼顾听障人员。
二级响应（辐射异常）：辐射监测系统报警时，自动向受影响区域广播异常信息，相关区域对讲终端接入应急指挥通道，并记录辐射值变化以便追溯。
三级响应（常规紧急）：常规区域发生事故时，仅向特定分区下达广播命令，门禁系统自动开启应急通道，调度台实时显示报警位置及周边视频，辅助指挥决策。
针对核电厂特殊环境，系统通过多种设计确保抗辐射通信：
硬件抗辐射：反应堆区设备外壳采用 316L 不锈钢与铅合金复合材料（铅当量 ≥2mm），电路板涂覆抗辐射涂层，关键芯片使用军规抗辐射型号，光纤链路使用抗辐射电缆。在 10⁴Gy 辐射下信号衰减增量 ≤3dB。
软件抗干扰：语音信号采用前向纠错技术，通信协议具备错误检测和自动重传机制（当丢包率 >5% 自动重传），调度软件支持辐射环境下的自适应参数调整。
系统实现“三重冗余”通信保障：
网络冗余：IP 网络与 PSTN 模拟线路实时热备，JR-TNS 系列调度服务器自动切换（切换时间 ≤50ms）；核心交换机支持环网冗余，单点故障自愈时间 ≤20ms。
电源冗余：主控室设备采用双路 UPS（各路支持 100% 负载）；现场对讲终端配备超级电容（断电后可通话 ≥5 分钟）；应急广播系统独立 EPS，连续广播 ≥90 分钟。
终端冗余：关键岗位配备双对讲终端（IP 网络 + 模拟线路），安全壳内外设有冗余对讲点，移动巡检人员配备双模式对讲机。
满足核电厂多分区作业的协同需求，支持灵活通信策略：
动态分区广播：工厂按核安全功能划分 4 个固定分区，可临时组合为最多 16 个动态分区，并可设置广播优先级。
跨区协作呼叫：调度台支持“一对多”呼叫，现场巡检人员可发起跨区呼叫，并可邀请第三方加入形成临时会议组。
数据融合通信：系统与 DCS 集成，将实时工艺参数嵌入广播；调度台界面集成辐射监测数据，并支持与机器人巡检系统联动。
